Montage von WDVS-Anbauteilen

Lastrichtung der Montagewinkel

Der Montagewinkel wird in der Dämmebene eingebaut. Die zu montierenden Lasten müssen entlang der Achsen der Stirn- oder Seitenfläche des Montagewinkels verschraubt werden.

Position der Montagewinkel

Die Position der Montagewinkel ist exakt auf die Lage der späteren Verschraubungen abzustimmen. Die Lage der Winkel im WDVS sollte genau dokumentiert werden.

Dämmstoffdicke

Die Größe des Montagewinkels wird anhand der Dämmstoffdicke ermittelt.

Variante auswählen

weber.projekt Iso-Corner wird in drei Ausladungen angeboten. Ausgehend von der Dämmstoffdicke wählt man die nächst größere Ausladung. Der überstehende Teil wird später bündig zur Dämmplatte abgesägt.

Befestigungs-Kit wählen

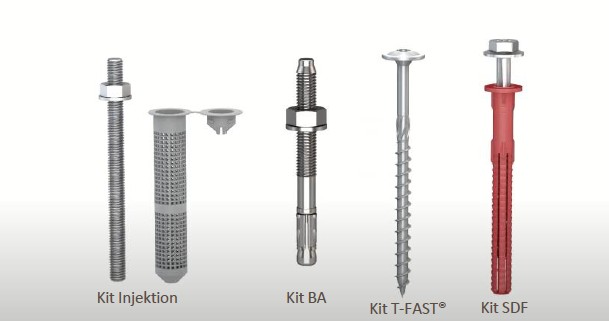

Die Auswahl der Befestigungs-Kits erfolgt abgestimmt auf den Untergrund und passend zum Lastniveau. (Kit = je drei Befestiger):
Kit Injektion: Für Beton, Mauerwerk und Porenbeton
Kit BA: Zur Verankerung in Beton
Kit T-FAST®: Zur Verankerung in Vollholz
Kit SDF: Für die nicht sicherheitsrelevante Verankerung in Voll- und Lochbaustoffen sowie Porenbeton.

Position markieren

Den weber.projekt Iso-Corner gemäß Aufmaß positionieren und die Bohrlächer anzeichnen.

Bohren

Die Dübellöcher (10 mm) bohren...

Reinigen

...und den Bohrstaub gründlich mit Ausblaspumpe und Bürste entfernen.

Montagewinkel ansetzen

weber.projekt Iso-Corner zunächst mit Klebemörtel ansetzen...

Montagewinkel befestigen

...und anschließend mit Hilfe des oben ausgewählten Befestigungs-Kit verschrauben. (Verarbeitungshinweis der Dübelzulassung beachten.)

Montagewinkel ablängen

Nachdem die WDVS-Dämmplatten verlegt wurden, kann der weber.projekt Iso-Corner bündig zum Dämmstoff abgesägt werden.

Anbauteile anbringen

Ist das WDVS fertig verputzt, können die Anbauteile in der Seite oder der Stirnfläche des weber.projekt Iso-Corner verschraubt werden.

Bohrloch erstellen

Gebohrt wird durch die Putzschicht. Die korrekte Bohrlochtiefe ist ≥ 40 mm, der Bohrlochdurchmesser ist 8 mm.

Verschraubung der Anbauteile

Die Verschraubung der Anbauteile erfolgt entlang der Mittelachse der Befestigungsfläche. Verwendet werden weber.projekt Iso-Corner Set Delta PT Edelstahlschrauben.

Montage Anbauteil

Nun können die Anbauteile montiert werden.

Entweder auf der Seitenfläche...

...oder auf der Stirnfläche des Montagewinkels.

Klapp- oder Schiebeläden

Auch Klapp- oder Schiebeläden können mit Hilfe der weber.projekt Iso-Corner wärmebrückenarm, einfach und sicher befestigt werden.
